Правильный монтаж — ключ к надёжной работе грувлочного соединения. Несмотря на общую простоту технологии, ошибки на этапе установки могут привести к протечкам и снижению прочности. Ниже — пошаговая инструкция и советы по избежанию типичных проблем.
Этап 1: Подготовка труб
Перед монтажом трубы должны быть:
-
Обезжирены и очищены
-
Нарезаны строго под прямым углом
-
Осмотрены на отсутствие заусенцев и трещин
Важно: трубы должны быть совместимы с грувлочной системой — по диаметру, толщине стенки и материалу.
Этап 2: Нарезка канавки (грува)
На концах труб формируются кольцевые канавки при помощи специализированного оборудования. Канавка должна соответствовать стандарту AWWA C606 или аналогичному:
-
Глубина и ширина — строго по таблице
-
Канавка должна быть ровной и симметричной
Ошибка на этом этапе — основная причина несоосности и нарушения герметичности.
Этап 3: Установка уплотнительного кольца
Уплотнитель размещается на одном из трубных торцов. Перед этим кольцо смазывается специальной пастой (если рекомендовано производителем), чтобы облегчить посадку и избежать защемления.
Этап 4: Соединение труб и установка муфты

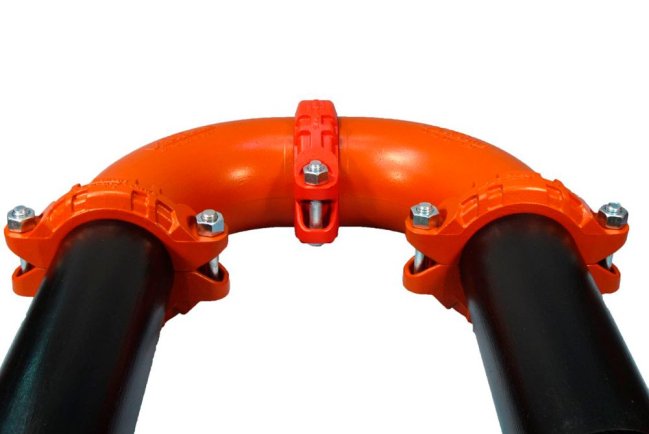

Два торца труб сводятся вместе так, чтобы уплотнитель оказался между ними. Затем поверх надевается муфта, состоящая из двух полукорпусов с выступами, входящими в канавки.
Этап 5: Затяжка болтов
Обоймы соединяются болтами и равномерно затягиваются с двух сторон. Рекомендуется использовать динамометрический ключ для достижения нужного усилия затяжки.
Типичные ошибки монтажа
Несмотря на кажущуюся простоту, монтаж грувлочных соединений требует внимания к деталям. Ниже приведены наиболее распространённые ошибки, способные привести к утечкам, ослаблению соединения или выходу из строя системы:
-
Нарушение геометрии канавки
Если канавка вырезана с неправильной глубиной, шириной или смещена от центра, соединение не будет надёжно фиксироваться. Это грозит как протечками, так и полным расстыковкой труб под давлением. -
Неполная посадка уплотнителя
При монтаже кольцо может перекрутиться, защемиться или быть неплотно прилегающим к трубе. Такие дефекты часто остаются незамеченными и приводят к утечкам после подачи давления. -
Чрезмерная или недостаточная затяжка болтов
Перетягивание болтов может привести к деформации обоймы или повреждению уплотнителя. Недостаточная затяжка — к неполному входу зацепов в канавку и потере герметичности. Важно использовать динамометрический ключ с указанным моментом затяжки. -
Несоосность труб
Даже незначительное отклонение труб от одной оси приводит к неравномерному давлению на уплотнитель и зацеп. Это ослабляет соединение, ускоряет износ и может вызвать аварийное расстыковку при вибрации или гидроударе. -
Применение неподходящих смазок или их отсутствие
Уплотнитель должен быть обработан совместимой монтажной смазкой, если это предусмотрено производителем. Использование масел, солидола или монтаж «на сухую» вызывает растрескивание или выдавливание кольца из посадочного места. -
Загрязнение посадочных поверхностей
Пыль, песок, остатки металла и стружка между уплотнителем и трубой значительно снижают герметичность. Очистка поверхностей — обязательное условие перед сборкой. -
Неправильный выбор компонентов
Иногда используются элементы, не подходящие по диаметру, толщине стенки или типу материала труб. Это нарушает зацеп и может привести к протечке даже при соблюдении всех прочих условий.
Грувлочные соединения монтируются быстро, но требуют внимательности и соблюдения технологии. Правильный монтаж гарантирует долговечность, герметичность и надёжную работу трубопроводной системы даже в сложных условиях. Более подробную информацию вы найдете на сайте.
