Канализационная насосная станция (КНС) обеспечивает сбор и перекачку сточных вод в тех случаях, когда их отведение самотеком невозможно. Для стабильной работы станции необходимо постоянно контролировать уровень стоков, состояние насосного оборудования и своевременно реагировать на нештатные ситуации. Современная автоматизация канализационных насосных станций позволяет сократить количество ручных операций и организовать постоянный контроль объекта.
С помощью автоматизированной системы управления технологическим процессом насосной станцией данные о работе оборудования передаются в единую систему диспетчеризации. Оператор может контролировать уровень сточных вод, состояние насосов и аварийные сигналы без постоянного присутствия непосредственно на объекте.
Для чего нужна автоматизация КНС
Работа канализационной насосной станции связана с необходимостью регулярно отслеживать уровень воды в приемном резервуаре. При достижении заданного значения насос должен включиться и откачать сточные воды. После снижения уровня до установленного предела оборудование необходимо отключить.
При ручном управлении эти операции требуют постоянного участия обслуживающего персонала. Сотруднику приходится контролировать состояние станции, проверять уровень стоков, запускать и останавливать насосы. При возникновении аварийной ситуации время реакции может увеличиваться.
Автоматизация КНС позволяет перенести значительную часть этих операций на систему управления. Уровень сточных вод контролируется автоматически, а насосное оборудование работает по заданному алгоритму. При этом система может фиксировать нештатные ситуации и передавать информацию диспетчеру.
Особое значение имеет защита от двух критических ситуаций — «сухого хода» и перелива. При снижении уровня воды до опасного значения насос необходимо остановить, а при чрезмерном повышении уровня — обеспечить своевременное включение оборудования.
Таким образом, автоматизация КНС решает несколько основных задач:
- постоянный контроль уровня сточных вод;
- автоматическое включение и отключение насосов;
- контроль состояния насосного оборудования;
- обнаружение «сухого хода» и перелива;
- передача данных в диспетчерский центр;
- оперативное оповещение персонала о неисправностях;
- снижение необходимости регулярного присутствия сотрудников на объекте.

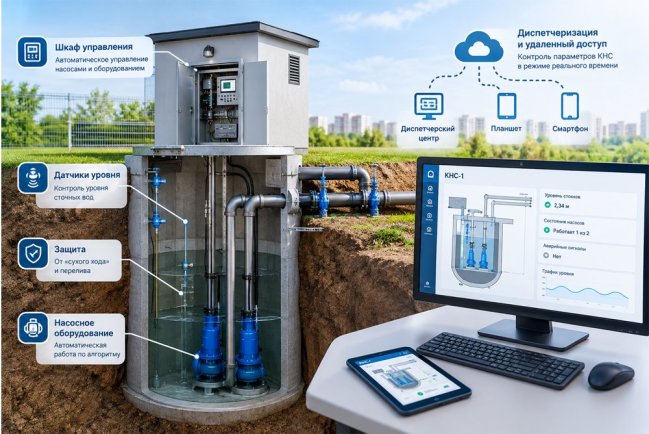

Как осуществляется автоматизация КНС
Автоматизация канализационной насосной станции начинается с организации измерения основных технологических параметров. Ключевым показателем является уровень сточных вод в приемном резервуаре. Для его контроля могут использоваться промышленные уровнемеры и дополнительные поплавковые датчики.
Полученные данные поступают в систему управления. В зависимости от установленной уставки система определяет необходимость запуска или остановки насоса. Такой подход позволяет поддерживать уровень стоков в заданном диапазоне без постоянного ручного контроля.
Дополнительные датчики могут использоваться для резервной защиты оборудования. Например, при достижении критического уровня срабатывает защита от перелива, а при чрезмерном снижении уровня — защита от «сухого хода».
Важной частью автоматизации является диспетчеризация. Информация о работе КНС передается в единую информационную систему и отображается на мнемосхеме. Диспетчер получает возможность видеть текущие параметры станции и состояние оборудования в режиме реального времени.
При возникновении неполадок система может автоматически отправлять уведомления. Это позволяет персоналу быстрее узнать об аварийной ситуации и принять необходимые меры.
Современная система также дает возможность реализовать удаленное управление насосных станций. В зависимости от настроек и оборудования оператор может дистанционно контролировать работу станции, изменять параметры работы насосов и при необходимости выполнять принудительный запуск оборудования.
Для нескольких насосов можно настроить поочередное включение. Это позволяет распределять нагрузку между агрегатами и добиваться более равномерного износа оборудования.
Автоматизация может распространяться и на другое оборудование станции. Например, система Элдис предусматривает возможность управления шлюзами на входном коллекторе с помощью электроприводов и отображения их состояния на диспетчерской мнемосхеме.
Преимущества внедрения системы автоматизации КНС
Главное преимущество автоматизации — возможность контролировать работу канализационной насосной станции без постоянного присутствия сотрудника непосредственно на объекте. Все основные параметры поступают в систему диспетчеризации, где оператор может отслеживать их в режиме реального времени.
Круглосуточный контроль
Автоматизированная система постоянно контролирует уровень сточных вод, состояние насосов и другие заданные параметры. При обнаружении отклонений информация передается диспетчеру.
Быстрое реагирование на аварии
Уведомления о переливе, «сухом ходе», неисправности насосов и других нештатных ситуациях позволяют быстрее обнаружить проблему. Это особенно важно для удаленных объектов и станций, где регулярный визуальный контроль затруднен.
Снижение эксплуатационных затрат
Автоматизация сокращает количество ручных операций и необходимость постоянных посещений КНС обслуживающим персоналом. Сотрудники могут контролировать несколько объектов из единого диспетчерского центра.
Более рациональная эксплуатация насосов
Поочередное включение насосов позволяет распределять нагрузку между агрегатами и способствует более равномерному износу оборудования. Кроме того, оптимизация режима работы насосов может способствовать снижению потребления электроэнергии.
Удобная диспетчеризация
Все основные данные о работе КНС могут отображаться на мнемосхеме. Диспетчер получает целостную картину состояния объекта и может оперативно оценивать изменения технологических параметров.
Экологическая безопасность
Контроль уровня сточных вод и своевременное обнаружение аварийных ситуаций помогают снизить риск переливов. Это имеет значение для предотвращения загрязнения окружающей среды и соблюдения экологических требований.
Автоматизация КНС как часть цифровизации водоканала
Автоматизация канализационной насосной станции может быть интегрирована в общую систему управления и диспетчеризации водоканала. В этом случае данные с отдельных объектов собираются в единой информационной среде, что позволяет контролировать работу нескольких насосных станций централизованно.
АИИС Элдис обеспечивает передачу данных о насосах, уровне сточных вод и аварийных состояниях в диспетчерский центр. Оператор получает информацию о состоянии объектов и может дистанционно контролировать их работу.
Такой подход особенно актуален для водоканалов и коммунальных предприятий, эксплуатирующих несколько КНС. Вместо разрозненного ручного контроля специалисты получают единую систему мониторинга, в которой можно отслеживать состояние оборудования и оперативно реагировать на отклонения.
В результате автоматизация канализационных насосных станций позволяет повысить управляемость объектов, сократить трудозатраты персонала, своевременно выявлять аварийные ситуации и обеспечить более рациональную эксплуатацию насосного оборудования.
